Design tools pulse transformers для Windows

Оценка: 4.89/5 голосов - 35
Лицензия: Бесплатная
Версия:4.0.0.0 | Сообщить о новой версии
Обновлено:
ОС:Windows Vista, XP, 2000, 2003
Интерфейс: Русский
Разработчик:
Категория:Электроника, радио
Загрузок (сегодня/всего):0 / 6 445 | Статистика
Размер:833 Кб
СКАЧАТЬ

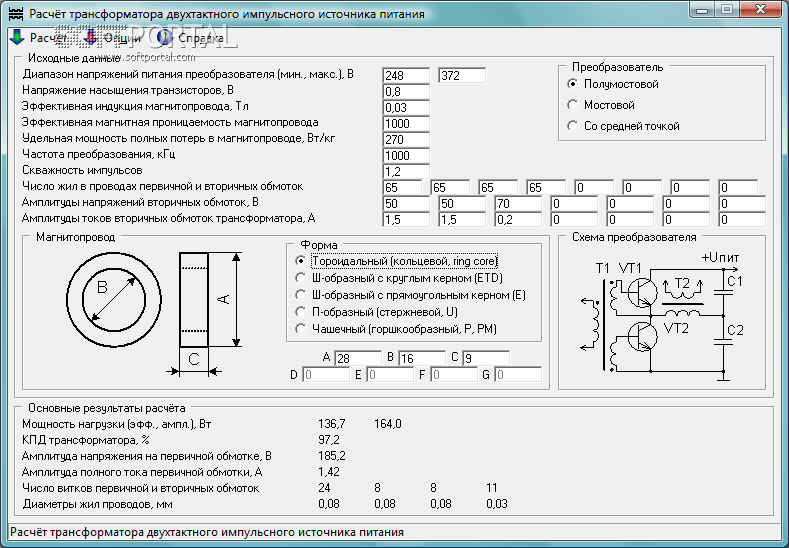

Design tools pulse transformers скриншот № 1
Design tools pulse transformers - одна из лучших программ для расчёта импульсных трансформаторов двухтактных мостовых, полумостовых и push-pull преобразователей источников питания. Изготовив трансформатор точно по результатам расчёта, при верных исходных данных, можно не опасаться, что трансформатор импульсного источника питания будет не оптимален. Расчёт импульсных трансформаторов достаточно точен, и его результат можно принять за эталон, например, при сравнении с данными других аналогичных программ.

Автором были созданы новые методики вычислений, самая простая из которых приведена в статье «Москатов Евгений. Методика и программа расчёта импульсного трансформатора двухтактного преобразователя. - Радио, №6, 2006, с. 35 - 37». В статье изложены пояснения по работе с программой и расчётные формулы. В справке по программе даны сведения о параметрах распространённых ферритов и пояснения по типовым вопросам.

Что нового в Design tools pulse transformers 4.0.0.0?
  • полностью переработан алгоритм расчёта и кардинально переделан интерфейс. Теперь учтены скважность импульсов и число жил в проводах обмоток, что чрезвычайно важно для высокочастотных устройств с ШИМ и осуществлено вычисление мощности потерь на омическое сопротивление в обмотках, на гистерезис в магнитопроводе, на поверхностный эффект. Программа проводит вычисление эффективной напряжённости поля в магнитопроводе трансформатора, находит индуктивности и число витков обмоток трансформатора, эффективные напряжения и токи обмоток, длины проводов и число слоёв обмоток. Кроме того, программа определяет возможность размещения проводов и изоляций обмоток в окно магнитопровода и вычисляет коэффициент заполнения этого окна.
