DipTrace - САПР для проектирования печатных плат (PCB). В пакет включено четыре программы: Schematic - разработка принципиальных схем; DipTrace - создание плат, ручная и автоматическая трассировка; ComEdit - редактор корпусов; SchemEdit - редактор компонентов.

DipTrace содержит минимальное количество управляющих элементов - отражающих основные функции, при этом переход в большинство режимов, таких как выбор, перемещение, создание связей, редактирование трасс - осуществляется автоматически при попытке пользователя сделать необходимую операцию. Вся работа сопровождается подсветкой редактируемых и зависящих от них элементов, позволяющих наглядно оценивать ситуацию. Логическая структура принципиальной схемы или платы формируется сразу при построении и изменение одного элемента отражается на зависящих от него.

DipTrace поддерживает экспорт плат в Gerber, и N/C Drill. Для Gerber существует возможность разметки отверстий. При экспорте текста осуществляется векторизация с заданным шагом, таким образом что можно использовать любой шрифт, установленный в системе. Также поддерживается векторизация и экспорт в Gerber растровых черно-белых изображений.

Имеется большое количество библиотек корпусов и компонентов. Стандартные библиотеки содержат более 10 тыс. компонентов наиболее известных фирм-производителей.

Что нового в DipTrace 2.4.0.2?
  • Online DRC - проверка правил в реальном времени при трассировке, перемещении компонентов и любых других действиях. Обычное DRC было оптимизировано и улучшено.
  • 3D VRML 2.0 экспорт платы. Позволяет экспортировать твердое тело платы с моделями.
  • Пользовательские несигнальные слои.
  • Упорядочивание компонентов в PCB по иерархическим блокам. Копирование расстановки и трассировки между одинаковыми блоками.
  • Автоматические скрытие связей заливки в зависимости от ее заполнения и трасс (опция "Скрыть связи сети" была убрана).
  • Приоритет заливки.
  • Отдельный режим установки связи, связи теперь не строятся в режиме по умолчанию и при редактировании трасс.
  • Горячая клавиша для включения ручной трассировки (~).
  • Настройка и сохранение имен файлов при экспорте Gerber по слоям (имя и расширение для каждого слоя).
  • Экспорт размеров в Gerber and DXF.
  • Проверка наложения пинов и связей в ERC схемотехники.
  • Сохранение соединений без связей при копировании/вставке компонентов в схемотехнике.
  • Перемещение объектов между страницами.
  • Измение порядка страниц в Схемотехнике.
  • Сохранение начальных директорий диалогов открытия/сохранения по типам файлов (глобально для всех программ).
  • Блокировка файла при его редактировании. Перезапись другой открытой копией запрещена.
  • Обратная совместимость форматов начиная с этой версии (она может открывать файлы будущих версий).
  • Совместимость с Windows 8.
  • Возможность заказа плат (для США, см. File/Order PCB).
  • Автоматическая проверка новых версий и новостей DipTrace.
  • Обновление библиотек: 8000+ новых компонентов, euro символы, новые корпуса.

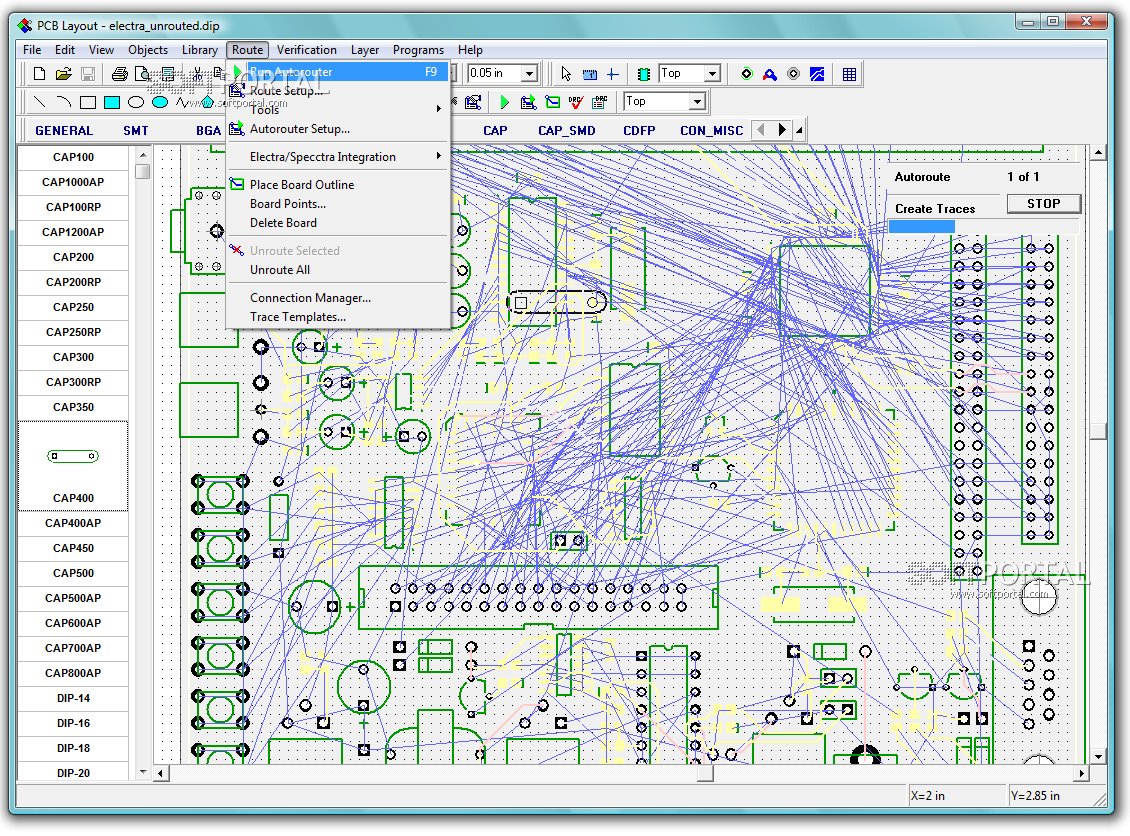

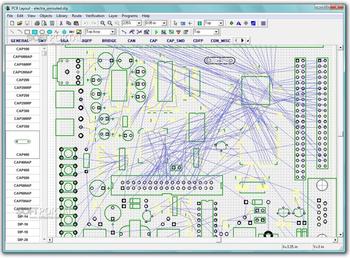

Скриншоты DipTrace:

Статус программы Условно-бесплатная | Цена: от 600 руб.
Ограничение в работе программы30 дней
ОперационкаWindows 8.1, 8, 7, Vista, XP
Интерфейс Английский
