Симулятор роботизированного технологического комплекса для Windows

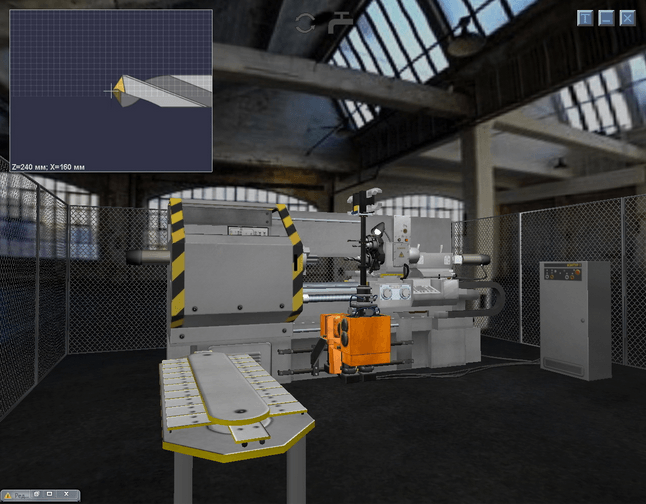

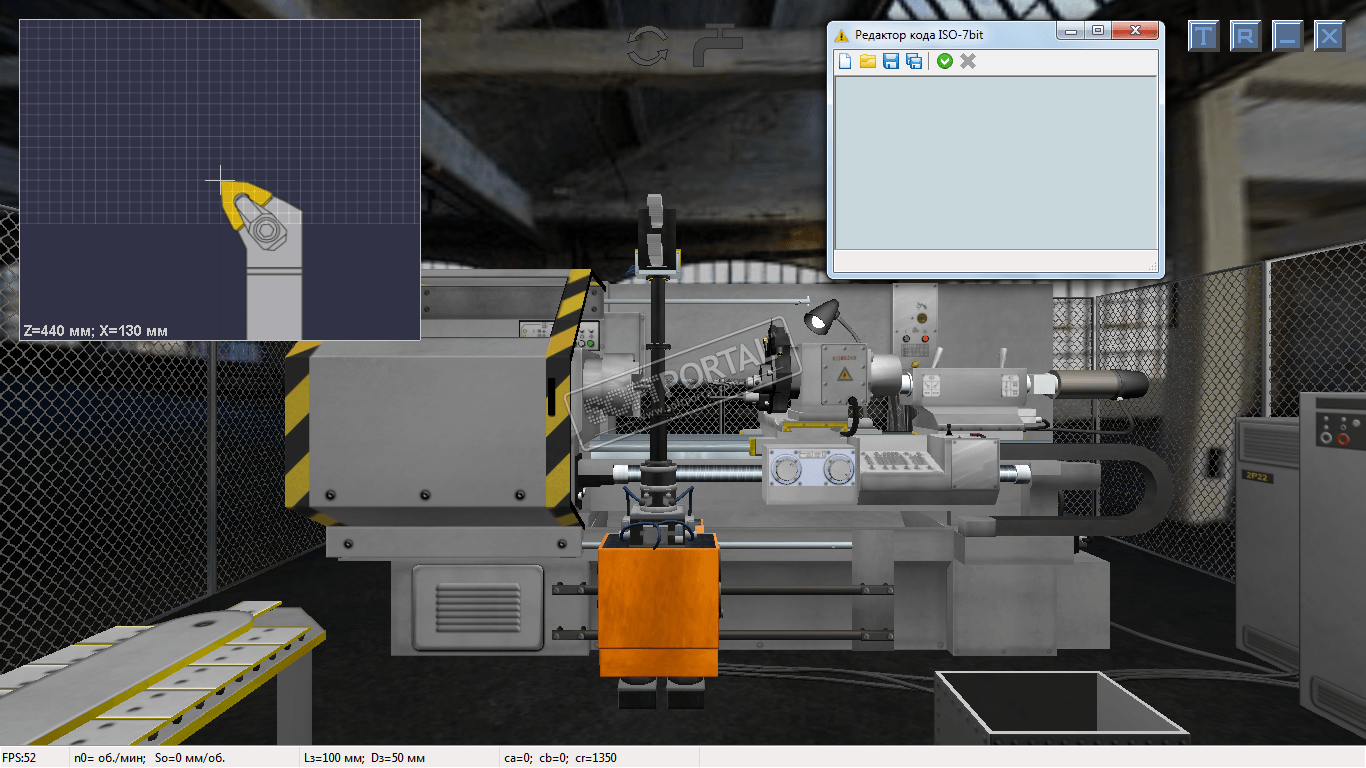

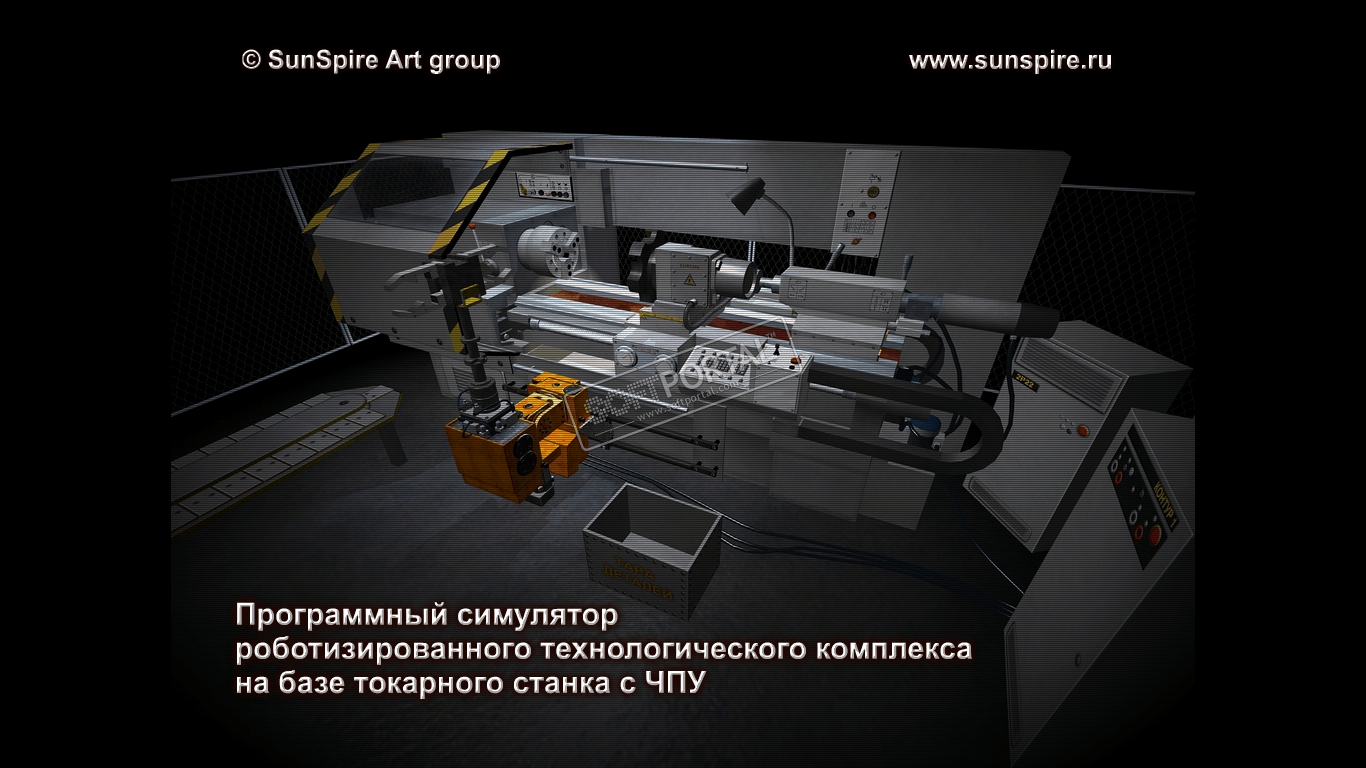

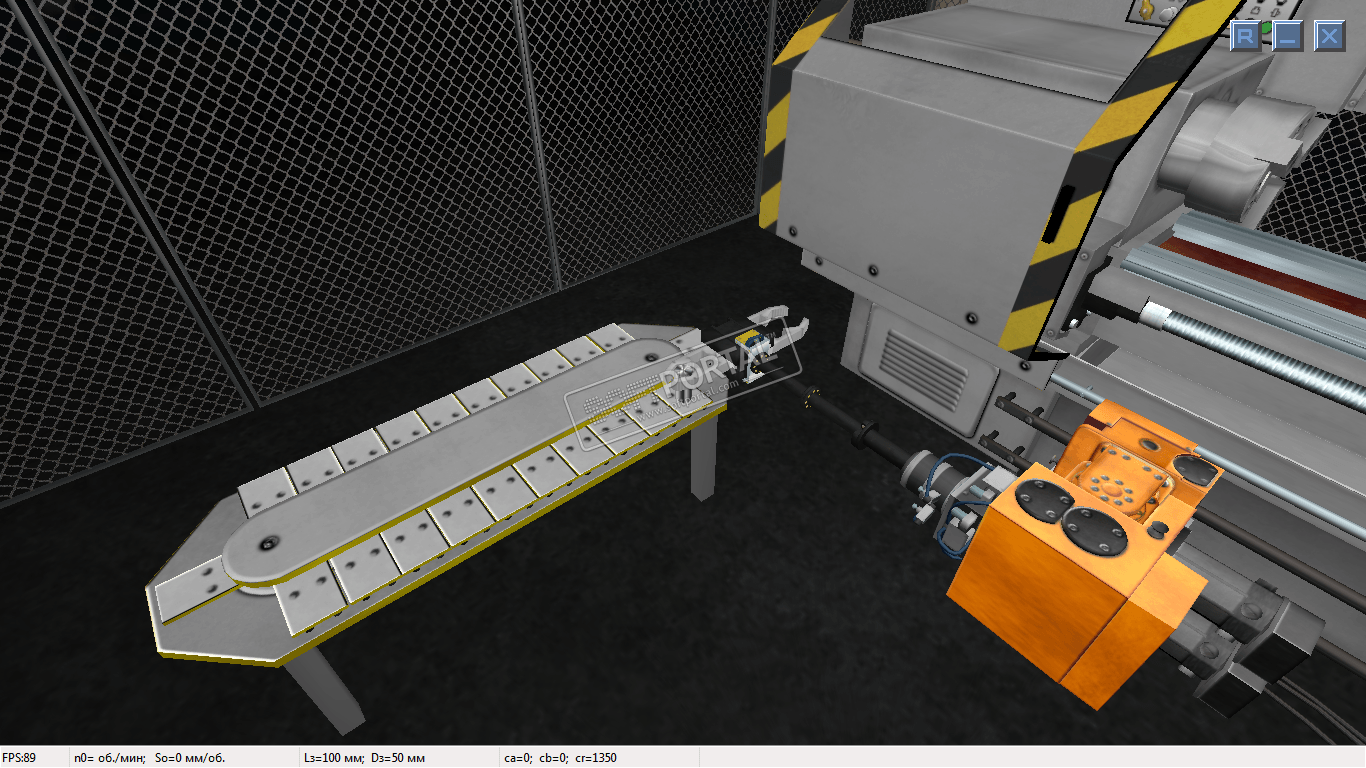

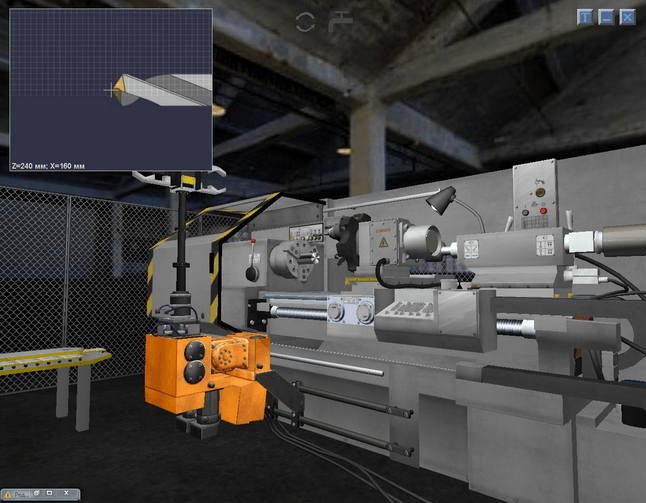

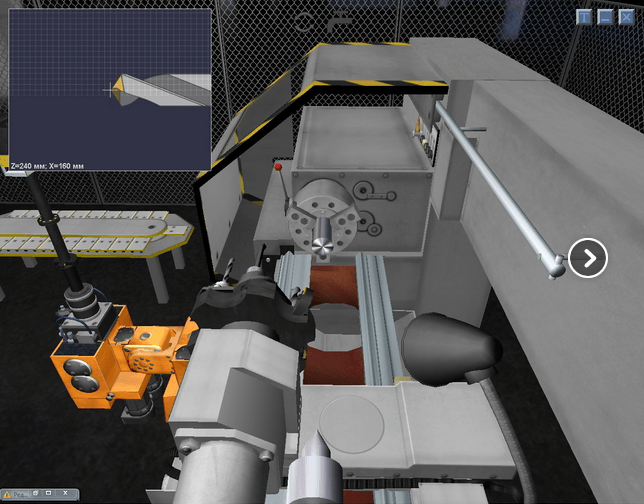

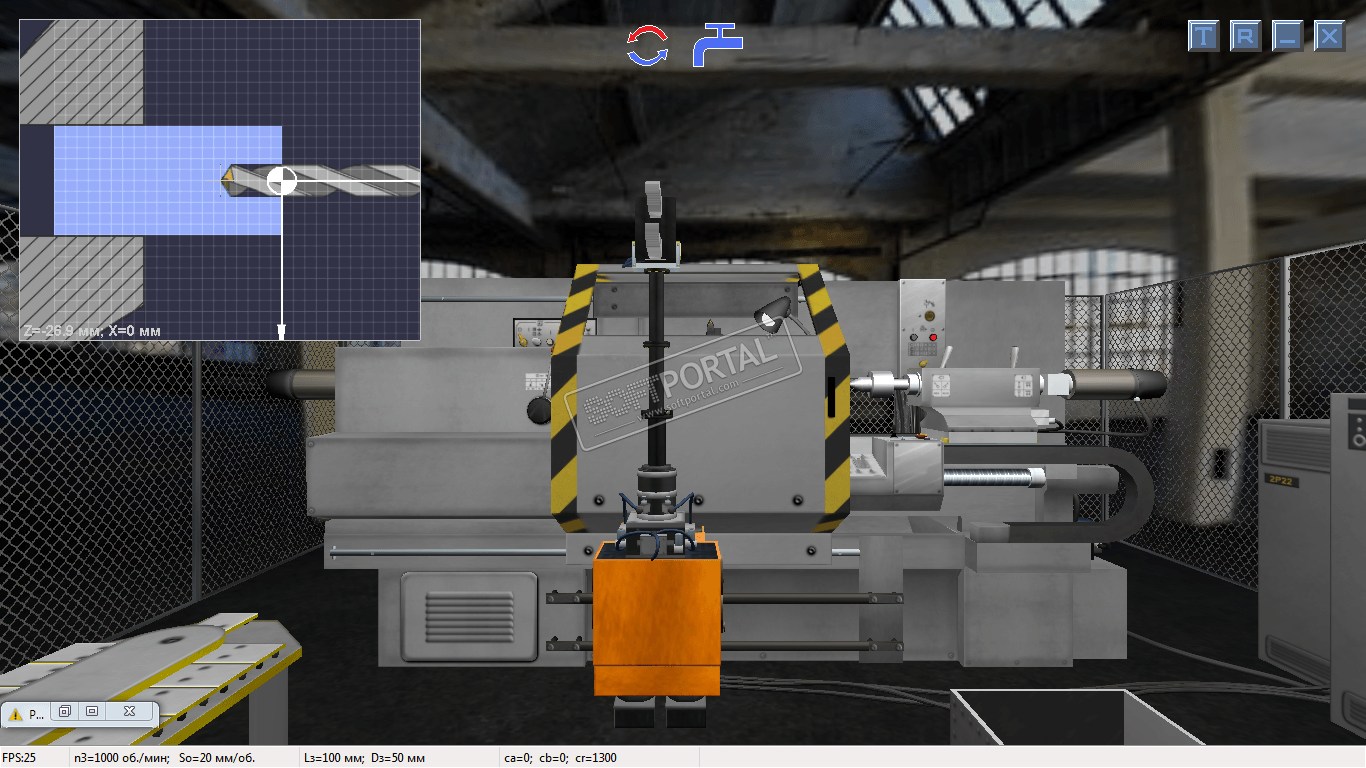

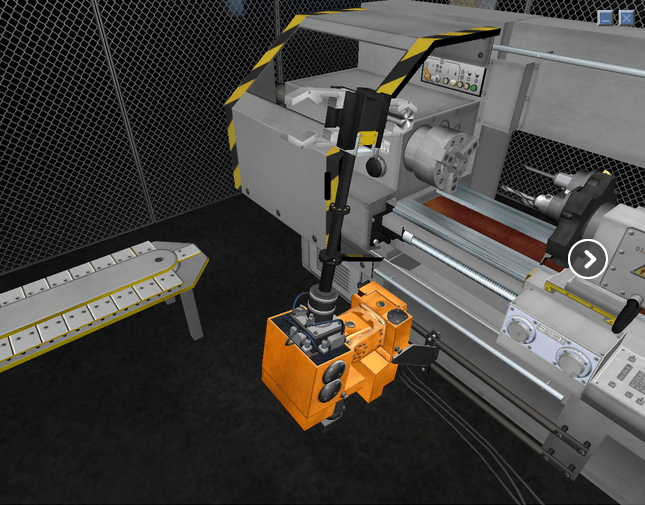

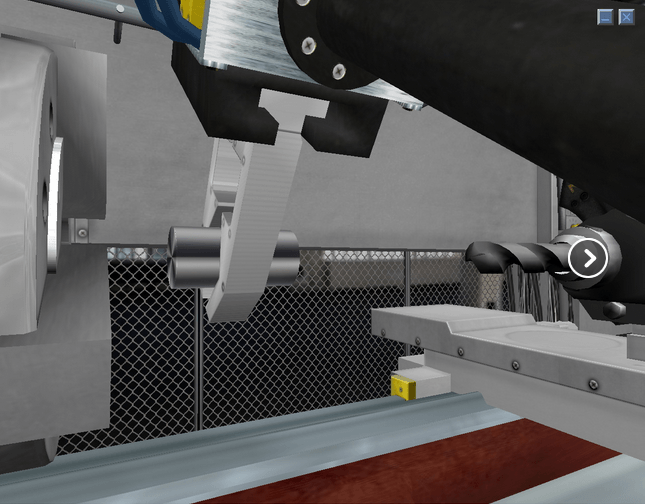

Симулятор роботизированного технологического комплекса на базе токарного станка с ЧПУ предназначен для наглядной демонстрации и обучения программированию процесса обработки деталей на роботизированном технологическом комплексе на базе раритетного токарного станка 16К20ФЗС32 с системой управления 2Р22.

Представленная разработка является упрощенным учебным средством, которое имеет ряд ограничений (в том числе по точности имитации резания/измерений и др. функциональные ограничения) и не претендует считаться профессиональным техническим симулятором промышленного оборудования.

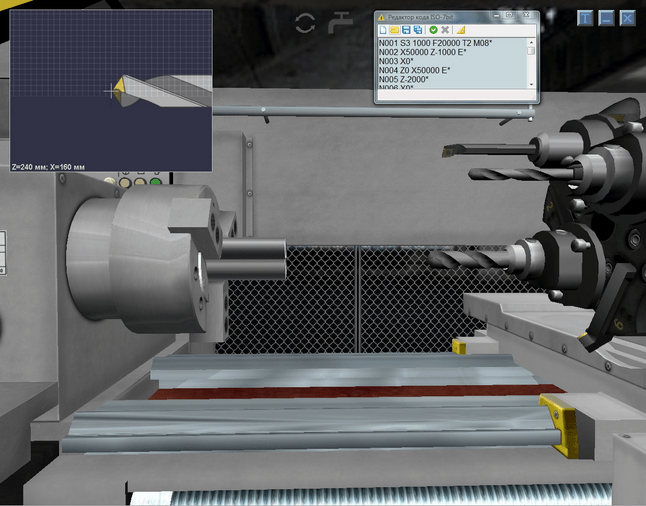

Основное назначение данной разработки - базовое ознакомление пользователя с системой управления токарным станком и демонстрационное обучение навыкам программирования процесса обработки деталей с использованием международного кода ISO-7bit.

Представленный в симуляторе станок относится к токарной группе станков и предназначен для обработки наружных и внутренних поверхностей заготовок типа тел вращения со ступенчатым или криволинейным профилем в один или несколько рабочих ходов в замкнутом полуавтоматическом цикле. Станок выполнен на базе станка 16К20, но отличается тем, что его оснащают различными устройствами числового программного управления в зависимости от модификации. Класс точности станка П. Станок имеет традиционную для токарных станков компоновку.
