GerbView для Windows

GerbView - полезное приложение при изготовлении печатной платы, которое визуализирует ваш проект на экране или в печатном виде. GerbView поддерживает форматы RS-274D и RS-274X Gerber, и вы можете использовать его для преобразования старых файлов Gerber в новый расширенный формат RS-274X. Более новый расширенный формат Gerber содержит встроенную информацию об апертуре и минимизирует риск ошибок при изготовлении печатной платы.

С помощью функции GerbView PDF to CAD вы можете конвертировать файлы Adobe PDF обратно в редактируемые файлы Gerber RS-274X и Autodesk DXF. GerbView может создавать многослойные файлы PDF, DXF и DWF, где каждый загруженный файл будет соответствовать отдельному слою в конечном файле. С помощью GerbView вы можете экспортировать отдельные слои или всю рабочую область в любой из поддерживаемых растровых форматов, включая TIFF, JPEG, PNG и BMP. Разрешение и количество цветов, используемых при конвертации, могут быть установлены пользователем.

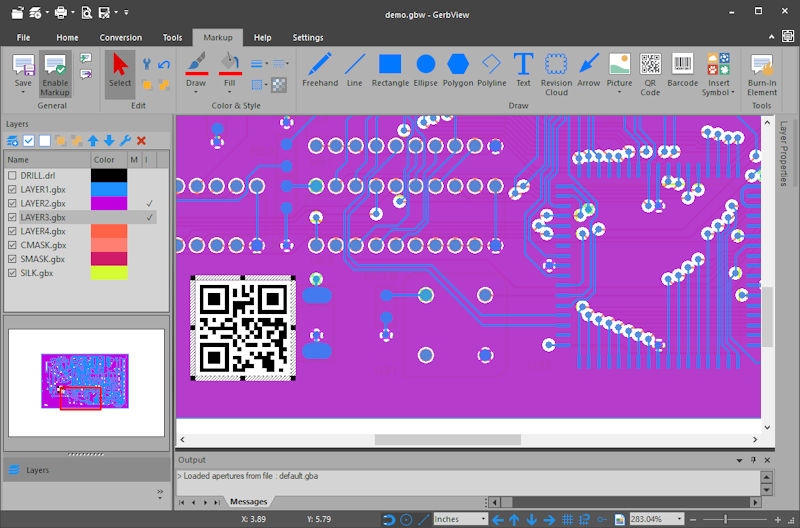

В GerbView вы работаете с рабочей областью, которая может содержать один или несколько файлов (слоев) любого из поддерживаемых форматов файлов. Рабочее пространство может быть сохранено для последующего использования. Используйте инструменты точных измерений для проверки расстояний и площадей. Элементы разметки, такие как текст, штрих-коды, QR-коды, изображения, стрелки, линии, символы, эллипсы и многоугольники, могут быть добавлены в рабочую область и будут включены в процесс преобразования и печати.

Вы можете печатать файлы с использованием пользовательского масштаба, например, 100% для оригинального масштаба, или с помощью подгонки к странице. Режим печати плакатов, также называемый черепичными страницами, можно использовать для печати больших проектов и чертежей на нескольких листах. На распечатанные листы можно добавлять верхний и нижний колонтитулы, а также водяные знаки.

Особенности GerbView:

• Просмотр, печать, разметка и преобразование Gerber, Adobe PDF, ODB++, Excellon, Autodesk DXF и HPGL/2.
• Преобразование в Autodesk DXF, PDF, DWF, Gerber и другие форматы.
• Преобразование нескольких файлов Gerber в многослойный файл PDF, DWF или DXF.
• Преобразование ODB++ в многослойный PDF или в отдельные файлы форматов Gerber, PDF, DXF или SVG.
• Сравнение слоев Gerber и ODB++ и визуализация любых различий.
• Поддерживаются атрибуты файлов и накладок Gerber X2.
• Измерение расстояний, площадей и периметров с привязкой или без привязки к площадкам и дорожкам.

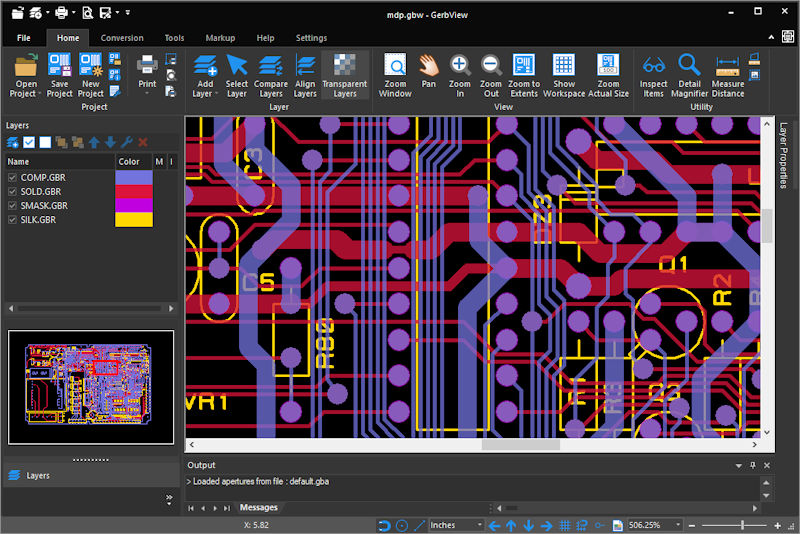

• Просмотр и экспорт слоев Gerber с прозрачностью или без нее.

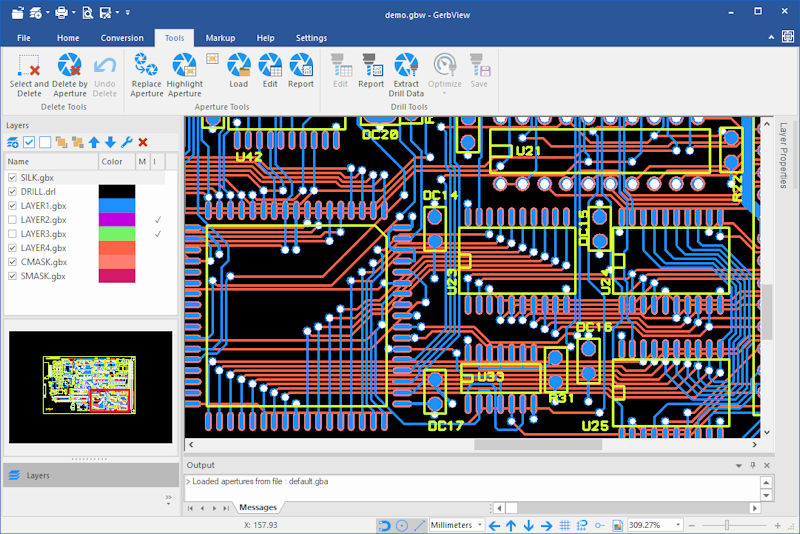

• Редактирование форм и размеров апертур в файлах Gerber.
• Расчет площади поверхности меди.
• Извлечение данных о сверлении из файлов Gerber и DXF. Для DXF-файла окружные сущности будут использоваться для определения отверстия.
• Добавление файлов различных форматов в качестве слоев.
• Цветная или черно-белая печать.
• Масштабная печать или подгонка к бумаге.
• Предварительный просмотр печати в полном режиме.
• Режим плаката для печати чертежей большого формата на нескольких листах.
• Аннотации сохраняются в отдельном файле и могут быть включены при преобразовании в другие форматы.
• Увеличение и уменьшение масштаба, масштабирование области и панорамирование с помощью мыши.
• Преобразование и печать из командной строки.
• Настраиваемый пользовательский интерфейс.
• И многое другое...
